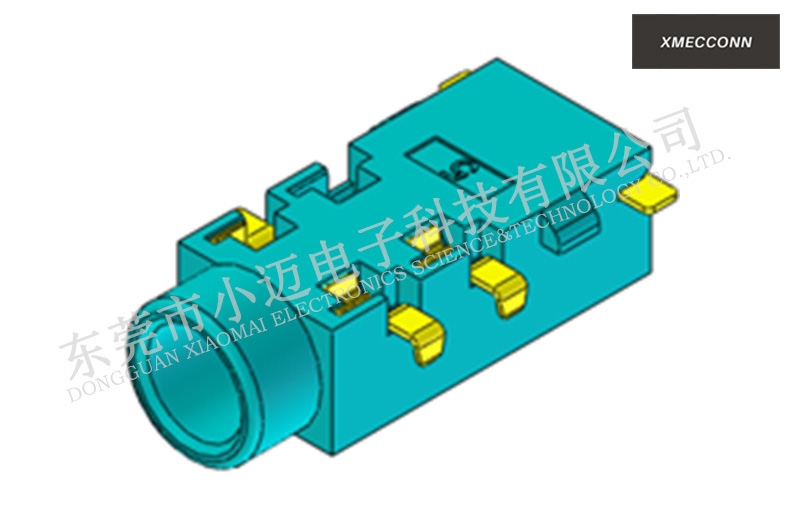

耳機插座的排列方式主要取決于其類型、規格以及所遵循的標準。耳機插座可以分為三段式和四段式兩種，它們在排列上有所不同。
三段式耳機插座
三段式耳機插座是常見的類型之一，其排列順序通常為：
左聲道（Left）：通常位于插座的某個特定位置，用于傳輸音頻信號的左聲道部分。右聲道（Right）：緊接著左聲道之后，用于傳輸音頻信號的右聲道部分。地線（Ground）：位于插座的末端或特定位置，用于提供電氣連接的地線，確保信號傳輸?shù)姆€(wěn)定性和穩定性。
在物理結構上，三段式耳機插座的引腳或插孔會按照上述順序排列，以便與耳機插頭的相應部分相匹配。
四段式耳機插座
四段式耳機插座相比三段式增加了一個麥克風（Mic）引腳，其排列順序根據所遵循的標準（如國標或美標）而有所不同：
國標（GB）排列：從左到右（或從插座末端開始）依次為左聲道、右聲道、麥克風、地線。美標（USA）排列：從左到右（或從插座末端開始）依次為左聲道、右聲道、地線、麥克風。
需要注意的是，不同品牌和型號的耳機插座可能在細節上有所不同，因此在具體執行時應參考具體的產品說明書或咨詢相關技術人員。
額外信息
對于3.5毫米立體聲耳機插座，其機械尺寸和引腳編號也是重要的參考因素。從耳機插座底面的管腳旁邊會有編號（如①②③④⑤），這些編號對應著不同的引腳或插孔。在連接時，應確保耳機插頭的相應部分與插座的引腳或插孔正確對應，以避免信號傳輸錯誤或損壞設備。
此外，還需要注意的是，在耳機插頭未插入插座時，插座內部的某些引腳可能是連通的（如三段式插座中的2腳和3腳、4腳和5腳），這是為了在系統未接入耳機時提供額外的電氣保護。一旦耳機插頭插入插座，這些連通的引腳會斷開連接，以確保音頻信號的正常傳輸。
