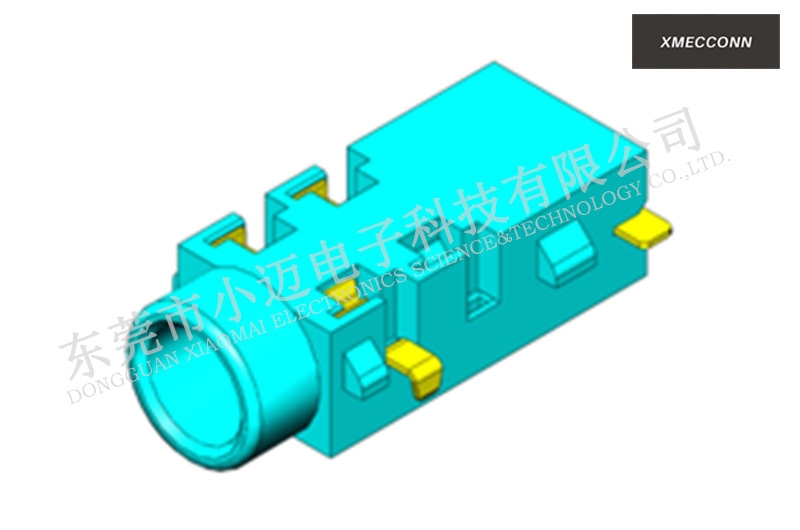

耳機插座有五個腳時，接入電路圖的方式通常需要根據具體的插座設計和電路要求來確定。不過，五腳耳機插座的接線方式遵循一些基本的規則和原則。以下是一個較為通用的接線指南：
一、基本接線原則
接地腳（GND）：一般情況下，五腳耳機插座的1腳或特定標識的腳位用于接地（GND）。接地是保障電路穩定工作的基礎，也是噪音、提高音質的重要手段。聲道腳：剩下的腳位中，通常會包含左聲道（L）和右聲道（R）的接線腳。這些腳位用于傳輸音頻信號，確保聲音能夠正確地通過耳機播放出來。特殊功能腳：除了基本的接地和聲道腳外，五腳耳機插座還可能包含其他特殊功能的腳位，如麥克風輸入（MIC）、控制線（如線控按鈕）等。這些腳位的存在取決于插座的具體設計和功能需求。
二、具體接線步驟
以下是一個基于一般五腳耳機插座的接線步驟示例（請注意，具體步驟可能因插座型號和電路要求而有所不同）：
確定腳位功能：首先，需要查閱插座的規格說明書或相關文檔，以確定每個腳位的具體功能。連接地線：將電路圖中的地線（GND）連接到耳機插座的接地腳（通常是1腳）。連接聲道：將左聲道（L）信號線連接到插座的左聲道腳（可能是2腳或5腳中的一個，具體取決于插座設計）。將右聲道（R）信號線連接到插座的右聲道腳（與左聲道腳相對應的另一腳）。連接特殊功能腳（如適用）：如果插座包含麥克風輸入或其他特殊功能腳位，則按照電路圖的要求將這些腳位連接到相應的信號線上。檢查與測試：完成接線后，仔細檢查所有連接是否牢固可靠，無短路或斷路現象。使用適當的測試設備（如萬用表、示波器等）對電路進行測試，以確保音頻信號能夠正確地傳輸和播放。
三、注意事項
遵循規格說明書：在接線過程中，務必遵循插座的規格說明書和相關電路圖的要求，確保接線正確無誤。注意：在進行電路接線時，請確保電源已關閉并斷開所有相關的電源連接，以避免觸電危險。防止干擾：盡量避免音頻信號線與其他電源線或高頻信號線平行或交叉布線，以減少電磁干擾對音質的影響。如果您不熟悉電路接線或相關，請務必尋求的幫助和指導。
