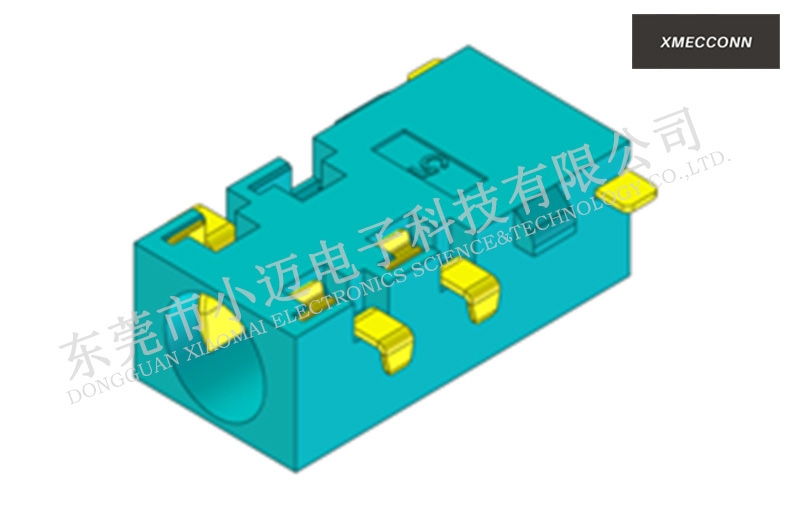

耳機插座與設備音頻電路的集成方式
確定連接方式：耳機插座通常有多個引腳，一般包括左聲道、右聲道、接地端，部分還有麥克風連接端等。在與音頻電路集成時，需將耳機插座的這些引腳通過導線與音頻電路中對應的音頻輸出、接地及麥克風輸入等節點準確連接.
加入識別電路：在一些設備中，為了實現對不同類型耳機的識別或匹配不同的音頻功率輸出，會在耳機插座與音頻電路之間加入識別電路。如在智能移動通訊終端的音頻輸出接口電路中，通過耳機識別電路中的霍爾傳感器等元件，偵測耳機插座與耳機插頭的連接狀態及耳機類型，進而讓音頻輸出驅動電路輸出相應功率的音頻電信號.
匹配電路參數：要根據耳機插座的特性和音頻電路的整體設計，合理選擇和匹配相關的電路參數， 如電阻、電容的值等，以確保音頻信號在傳輸過程中的衰減、失真等指標符合要求，保證音質的清晰和穩定。
考慮電磁兼容性：在集成過程中，需考慮耳機插座及音頻電路與設備中其他電子元件之間的電磁兼容性。采取合理的布線方式、添加電磁屏蔽措施等，防止音頻信號受到電磁干擾，同時也避免音頻電路對其他電路產生干擾.
進行性能測試：完成集成后，要對整個音頻電路進行的性能測試，包括頻率響應測試、失真度測試、信噪比測試等，以確保耳機插座與音頻電路集成后的音頻輸出質量滿足設計要求，對出現的問題及時進行調整和優化
