音頻設備中耳機插座的布線要點？

2025-03-17 10:45:08

37次

　　音頻設備的構建中，耳機插座的布線設計堪稱關鍵一環，其合理性直接關乎音頻信號的傳輸質量與設備的整體性能。以下為您詳細剖析耳機插座布線設計的要點。

　　合理規劃線路布局

　　耳機插座布線伊始，需精心規劃線路走向。應盡量使線路保持短而直，減少不必要的彎折與迂回。過長或曲折的線路會增加信號傳輸的路徑，導致信號衰減，影響音質清晰度。比如在便攜式音頻播放器中，耳機插座與音頻解碼芯片之間的線路，應盡可能直接連接，避免穿越其他干擾源區域。同時，合理安排不同功能線路的位置，將音頻信號線與電源線分開布局，防止電源線產生的電磁干擾耦合到音頻信號線上，引發雜音或信號失真。

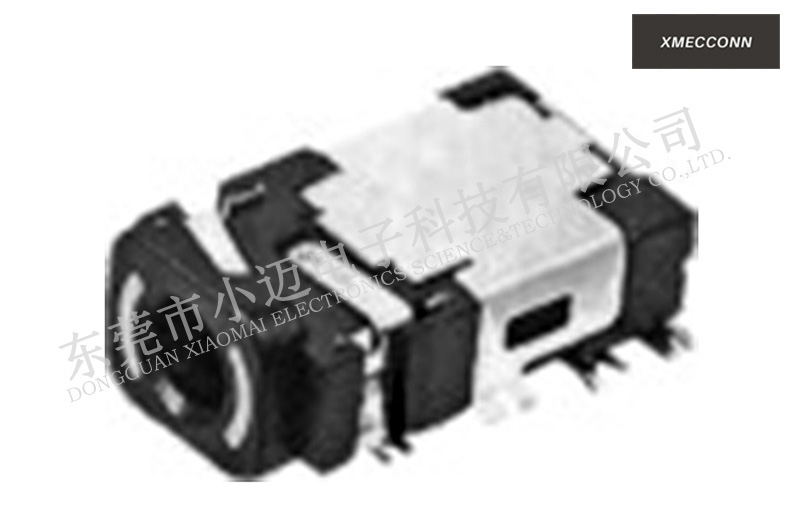

耳機插座

　　注重屏蔽處理

　　為抵御外界電磁干擾，對音頻信號線進行屏蔽至關重要。通常采用帶屏蔽層的線纜，其屏蔽層能有效阻擋外界電磁輻射對音頻信號的影響。在布線過程中，確保屏蔽層良好接地，且兩端連接牢固。例如，在專業錄音設備中，耳機插座連接的音頻線屏蔽層需與設備的金屬外殼可靠連接，形成完整的屏蔽回路。此外，對于多芯音頻線，每根芯線也可單獨進行屏蔽處理，進一步提升抗干擾能力，保障音頻信號的純凈度。

　　優化接地設計

　　良好的接地設計是保證耳機插座布線穩定的重要因素。音頻設備的接地應遵循單點接地原則，即所有需要接地的部分都連接到同一個接地參考點。耳機插座的接地引腳需與設備的主接地平面緊密相連，確保接地路徑短且阻抗低。這樣能有效去掉因接地不良產生的地電位差，避免出現交流聲、噪音等問題。在大型音頻系統中，還可采用分層接地方式，將模擬地與數字地分開，統一連接到主接地，減少數字信號對模擬音頻信號的干擾。

　　考慮電流承載能力

　　耳機插座布線需根據所連接設備的功率需求，選擇合適規格的導線。若導線過細，無法承載足夠的電流，會導致線路發熱，甚至影響設備正常工作。例如，對于驅動高功率耳機的音頻設備，耳機插座連接的電源線需采用較粗的導線，以降低線路電阻，保證電流穩定傳輸。同時，要注意導線的材質，一般選用導電性能良好的銅質導線，以減少電能損耗，提升音頻設備的效率。

　　在音頻設備中，耳機插座的布線設計通過合理規劃線路布局、注重屏蔽處理、優化接地設計以及考慮電流承載能力等要點，能有效提升音頻信號傳輸質量，為用戶帶來更好的聽覺體驗。
