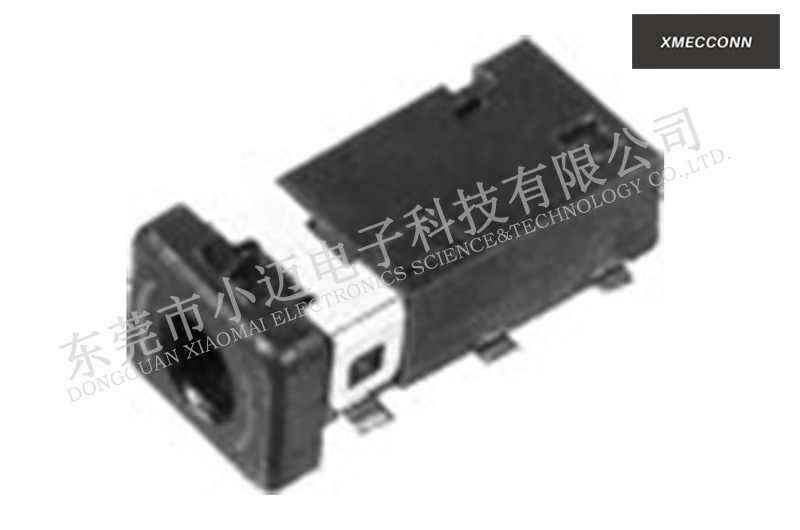

耳機插座的腳位接法因插座類型和應用場景而異，以下是一些常見耳機插座的接法說明：
三耳機插座：通常用于普通立體聲耳機，有左聲道、右聲道和地線三個引腳。一般綠色或藍色線連接左聲道引腳，紅色線連接右聲道引腳，黑色或銅色線連接地線引腳。接線時，先使用剝線鉗剝去耳機線外皮，露出內部導線，將線頭整理平直并去除多余絕緣層，然后根據耳機插頭的引腳布局，將對應的線頭焊接到引腳上，確保焊點飽滿光滑，用絕緣膠帶包裹焊接部分，防止短路或觸電。
四耳機插座：常見于帶有麥克風的耳機，如手機耳機。四個引腳分別對應左聲道、右聲道、麥克風和地線。從插頭頂端到根部，依次一般為左聲道引腳、右聲道引腳、麥克風引腳和地線引腳。但不同品牌和型號的設備可能會有所不同，接線前先用萬用表測量引腳功能。常見的顏色搭配中，紅色導線連接左聲道引腳，綠色導線連接右聲道引腳，藍色或黃色導線連接麥克風引腳，黑色或黃色導線連接接地引腳。
五耳機插座：五腳耳機插座通常用于一些具有特殊功能的音頻設備或需要更多控制信號的場景。其中，一般有一個腳位用于接地（GND），通常是 1 腳或特定標識的腳位。剩下的腳位中，包含左聲道（L）和右聲道（R）的接線腳，用于傳輸音頻信號。此外，還可能包含麥克風輸入（MIC）、控制線（如線控按鈕）等特殊功能腳位。接線時，首先要查閱插座的規格說明書或相關文檔，確定每個腳位的具體功能，然后將電路圖中的地線連接到耳機插座的接地腳，左聲道信號線連接到插座的左聲道腳，右聲道信號線連接到插座的右聲道腳，特殊功能腳位按照電路圖的要求連接到相應的信號線上。
此外，在接線時還需注意區分國標與美標。國標從耳機插座末端開始，連接順序為左聲道、右聲道、麥克風、地線；美標從耳機插座接口末端開始，連接順序為左聲道、右聲道、地線、麥克風。如果不確定耳機插座的標準，進行確認，以免出現聲音失真或無法使用麥克風等情況
