耳機插座焊接注意事項

2025-05-13 09:17:37

13次

　　在進行耳機插座焊接時，為確保焊接質量與使用效果，需留意諸多環節。以下從不同階段為你詳細介紹耳機插座焊接的注意事項。

　　焊接前，工具與材料的準備是基礎。選用功率合適的電烙鐵，一般 25 - 40W 較為適宜，功率過大易燙壞插座及電路板，功率過小則可能導致焊接不牢固。同時，準備質量可靠的焊錫絲，其直徑要與耳機插座引腳適配，過粗或過細都可能影響焊接效果。另外，助焊劑也是不可或缺的，它能幫助焊錫更好地附著在焊接點上，但使用時需控制用量，過多的助焊劑殘留可能會引發短路等問題。并且，要確保焊接的工作環境整潔，避免灰塵、雜物落入焊接區域影響焊接質量。

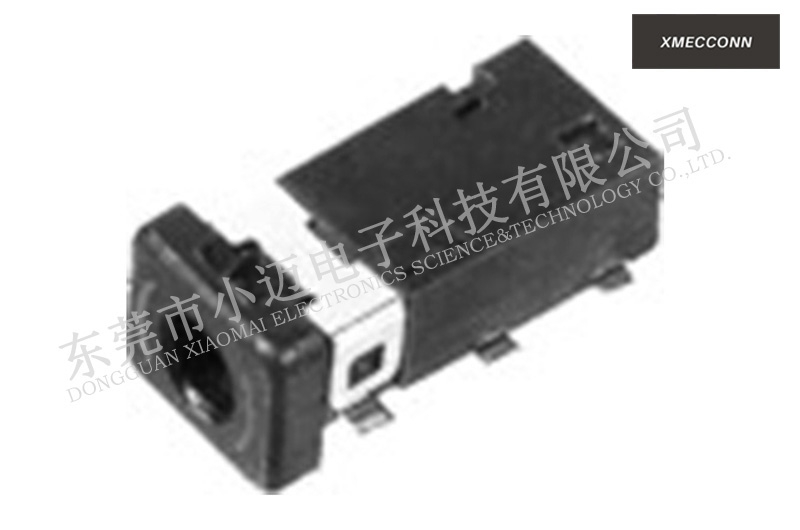

耳機插座

　　在焊接過程中，操作手法至關重要。首先，要對電烙鐵進行預熱，待其達到合適溫度后，再進行焊接。焊接時，需將電烙鐵頭與耳機插座引腳和電路板焊盤同時接觸，使焊錫絲均勻熔化。但接觸時間不宜過長，通常 2 - 3 秒為宜，否則可能會損壞插座或電路板上的其他元件。在送錫過程中，要適量控制焊錫量，以剛好包裹引腳且形成光滑、飽滿的焊點為好，過多會造成焊點過大，可能引發短路，過少則會導致焊接不牢。此外，焊接時要保持手部穩定，避免晃動，防止虛焊、假焊情況的發生。

　　焊接完成后，還需進行仔細檢查。查看每個焊點的外觀，理想的焊點應表面光滑、無毛刺，且焊點形狀規則。用鑷子或其他工具輕輕觸碰焊點，檢查其牢固程度，若有松動則需重新焊接。同時，要檢查是否存在短路現象，可借助萬用表等工具，對耳機插座各引腳間的電阻進行測量，確保電阻值正常。

　　另外，在整個焊接過程中，要注意對耳機插座的保護。避免因操作不當造成插座引腳變形、斷裂，或損壞插座的外殼等部件。若焊接過程中出現失誤，需要拆卸重新焊接時，要小心操作，避免對電路板造成二次損傷。
